Станок для лазерной резки металла GloryStar GS-CE

Основная комплектация: - Автофокус | ПО CypCut; - Чиллер; - Лазерный источник IPG; - Кабинетная защита; - Автоматические сменные столы.
Опции: - Модуль для резки трубного проката*; - Система вытяжки и фильтрации; - Автоматизированная система загрузки листового материала; *Допустимый диаметр резки труб: от 20мм до 220мм; - Автоматическая система переключения газов.

Katalog Ecoline Laser.pdf

Размер файла: 2.22 мб

Скачать

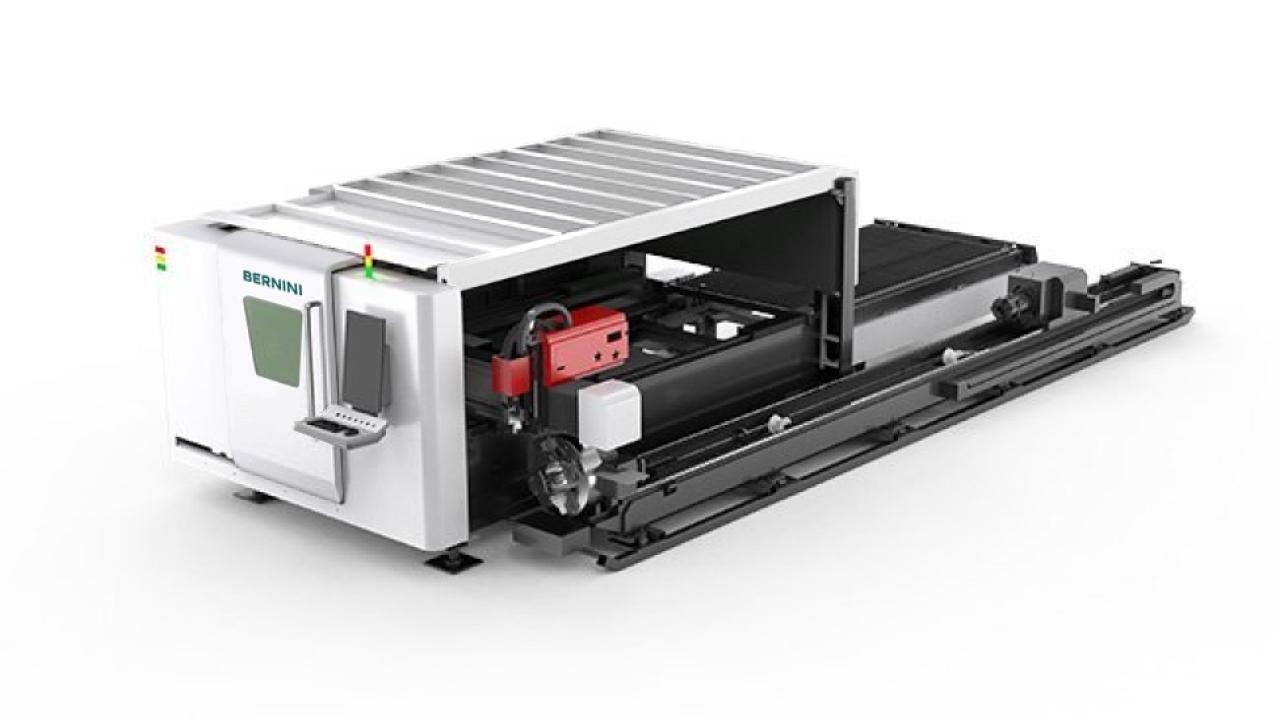

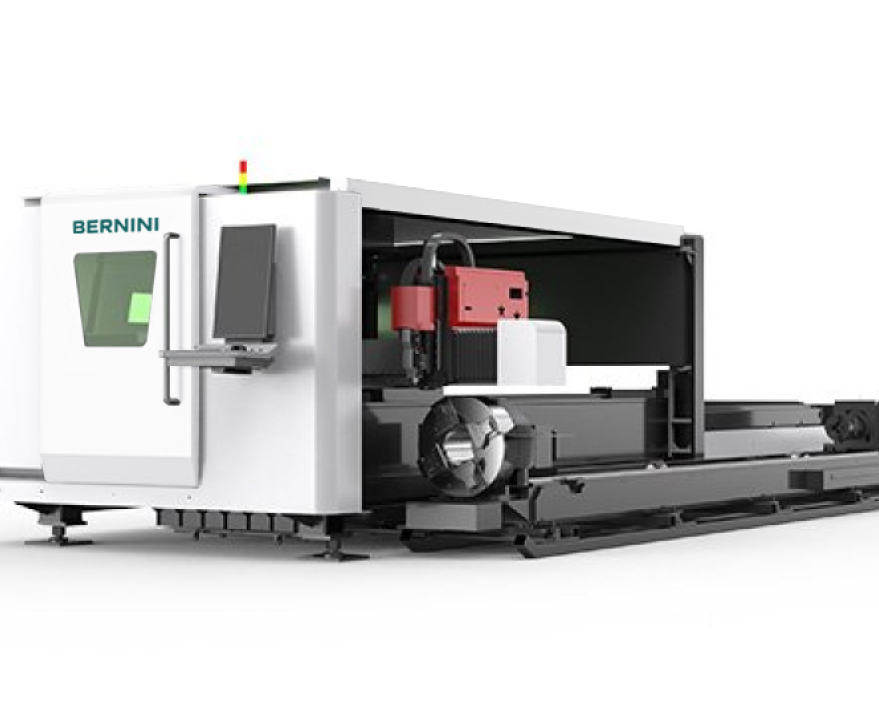

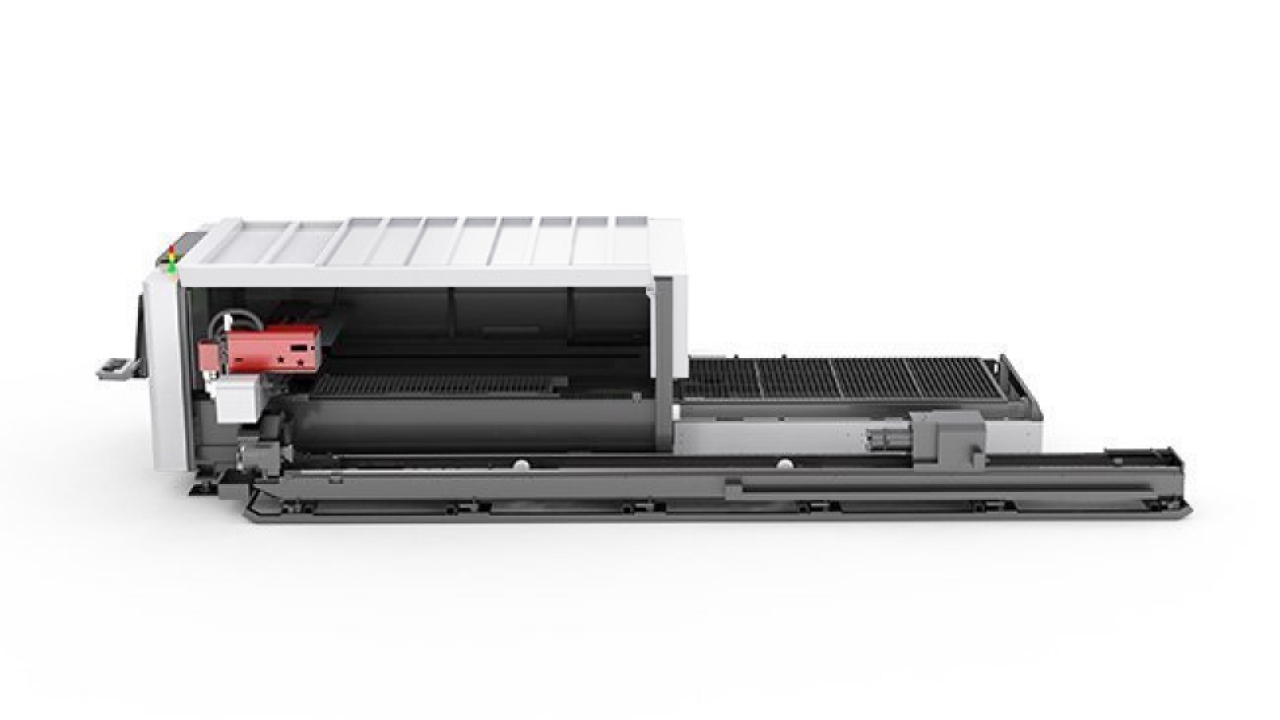

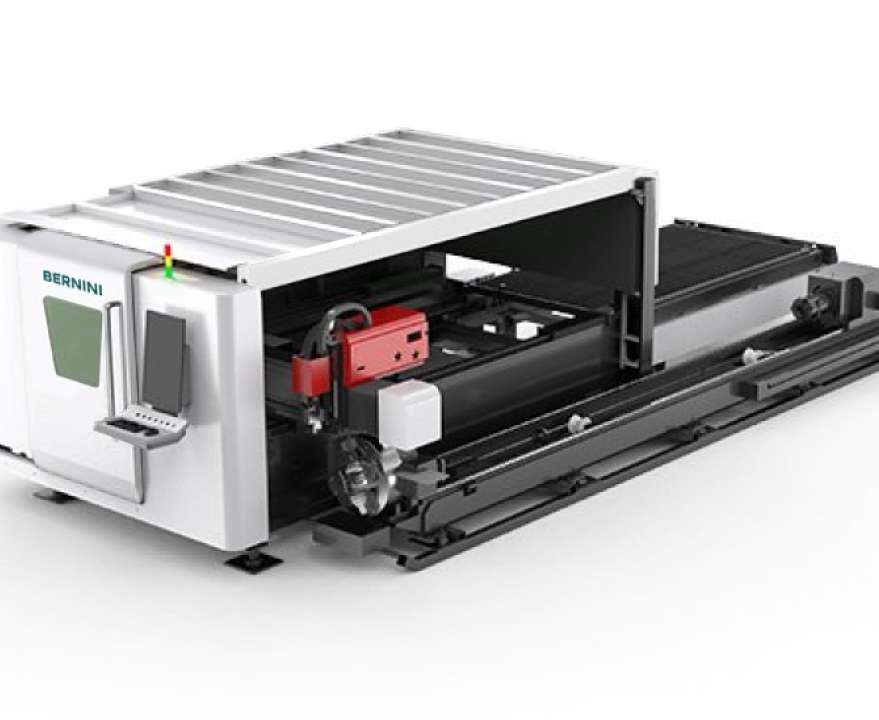

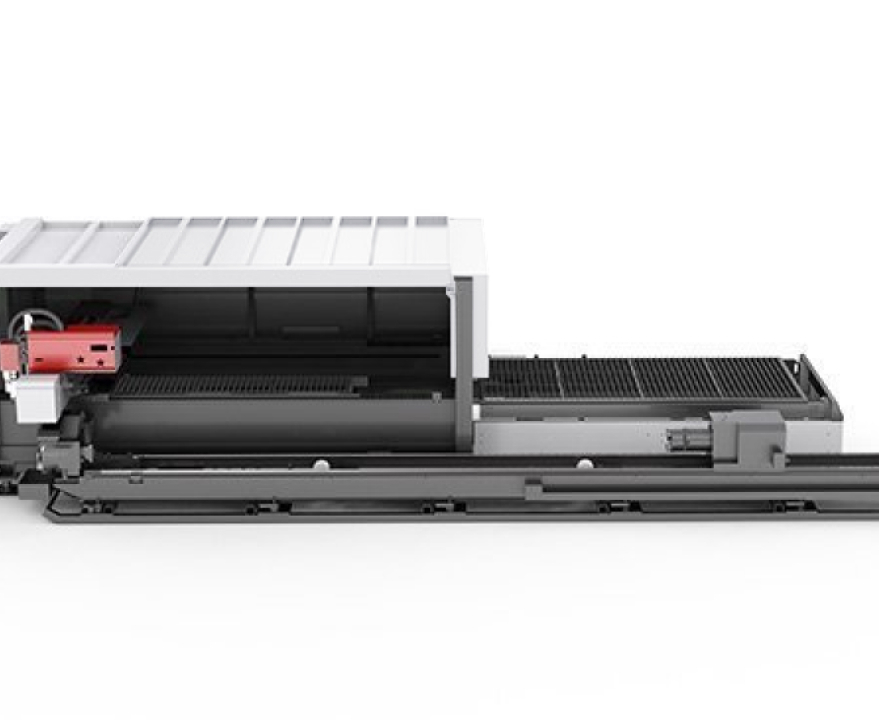

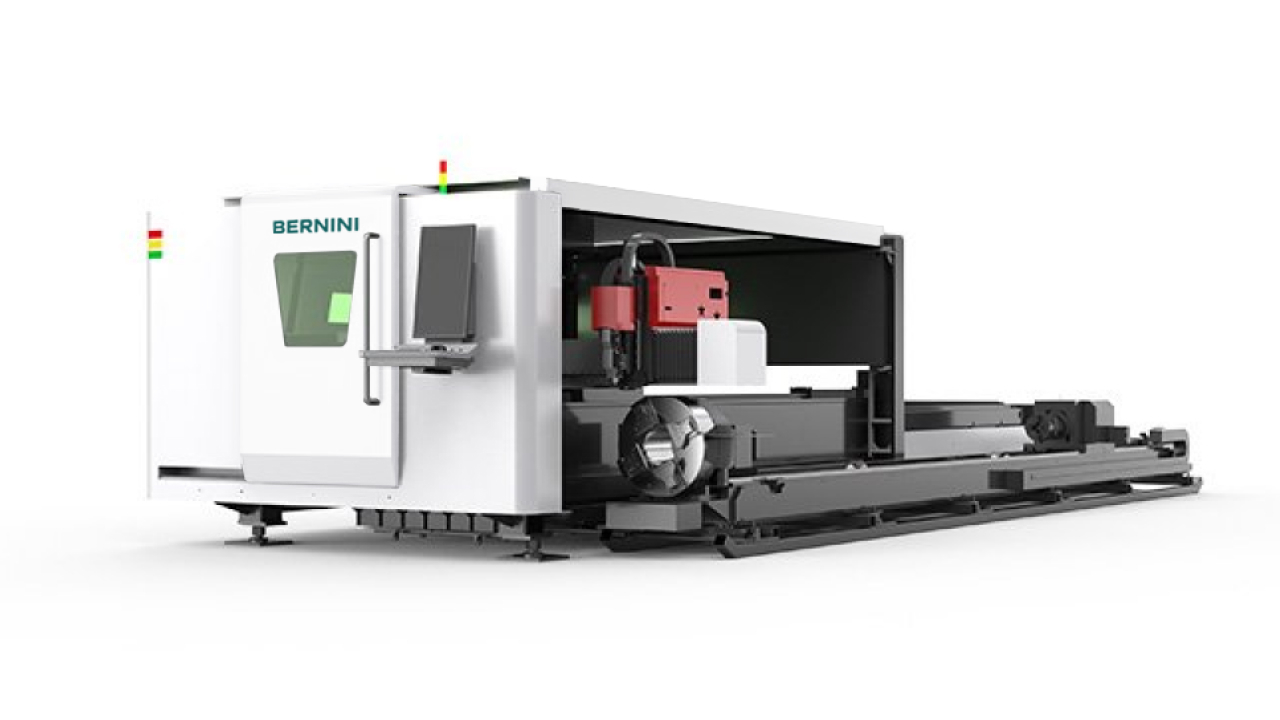

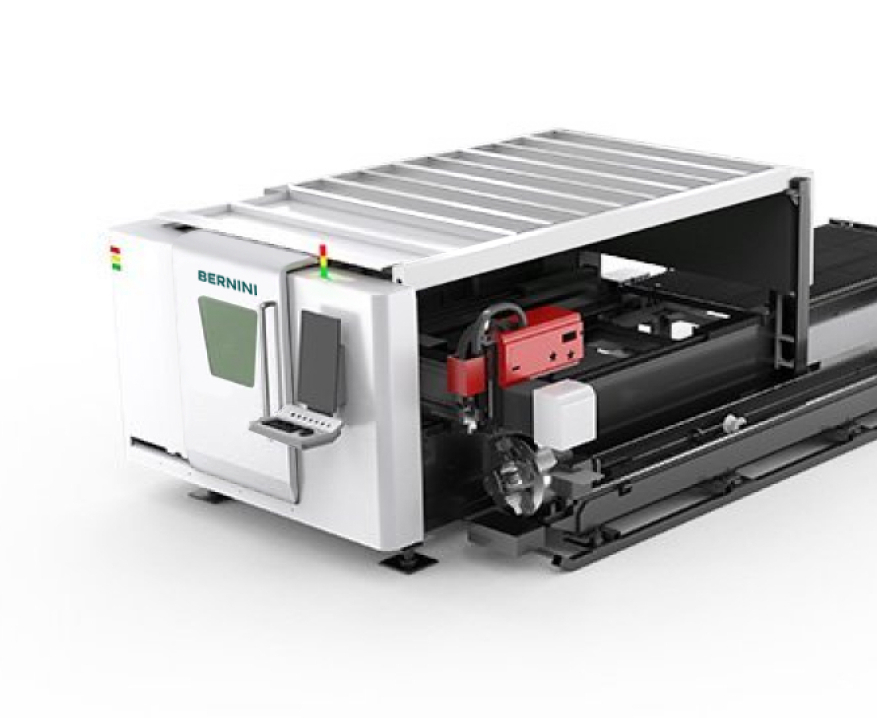

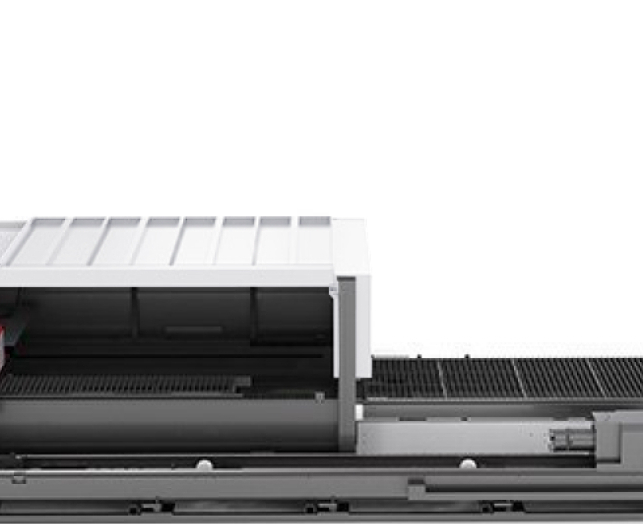

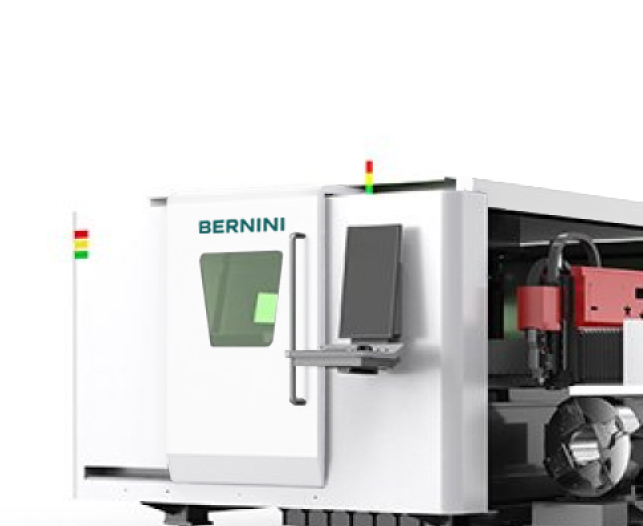

Серия GloryStar GS-CETG с модулем трубореза

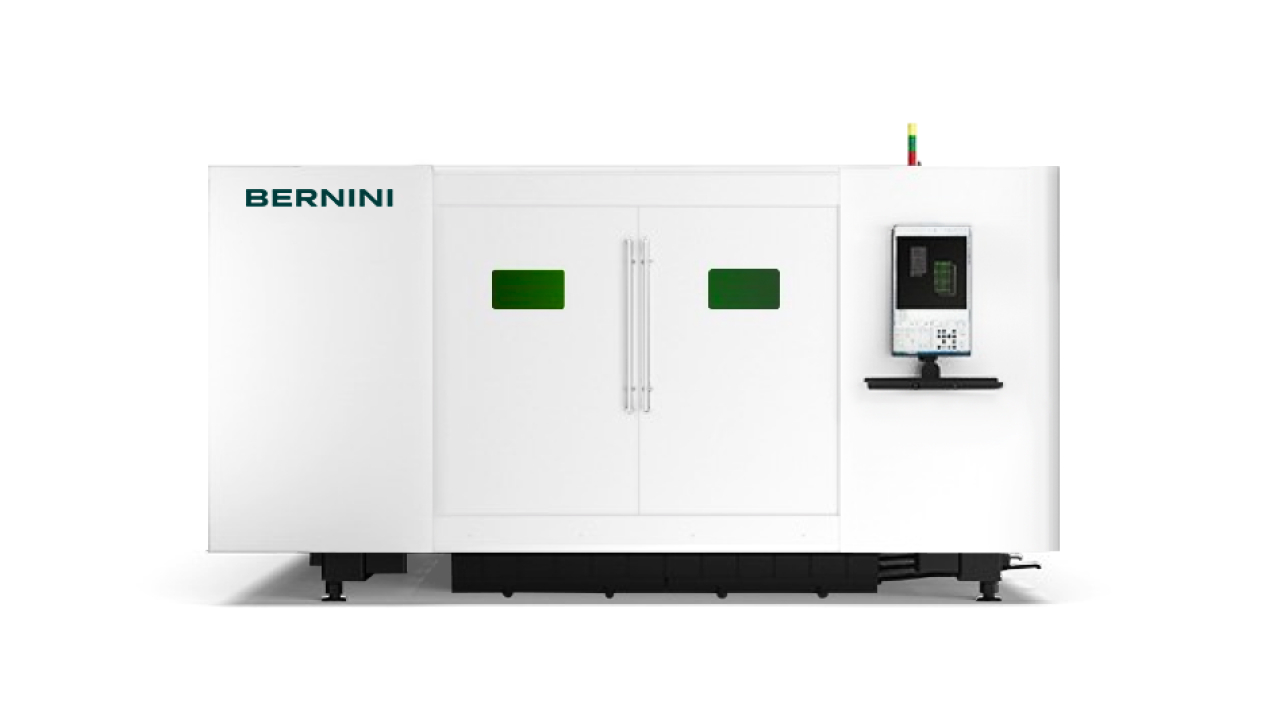

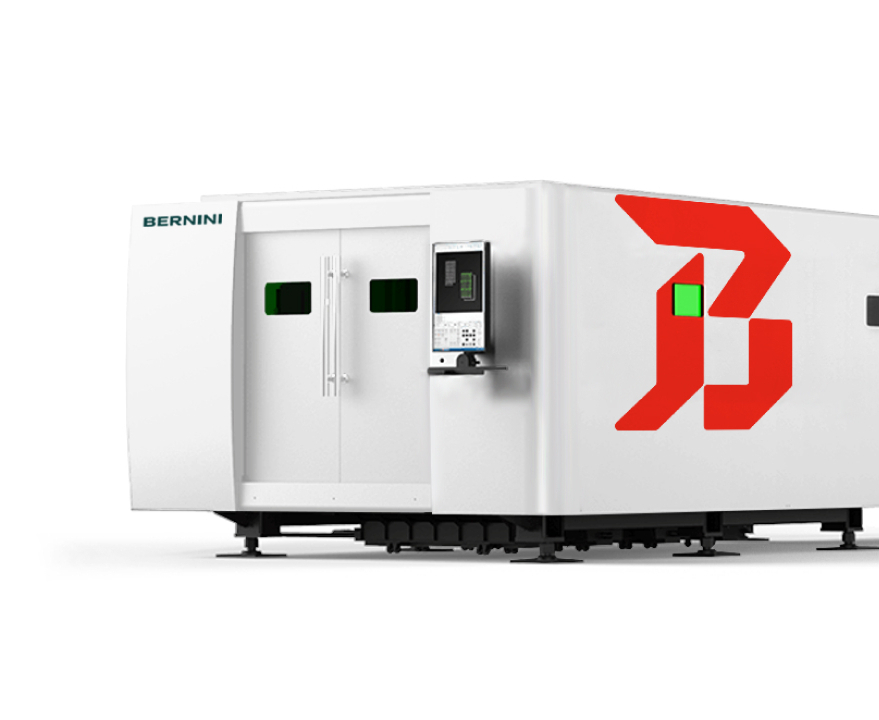

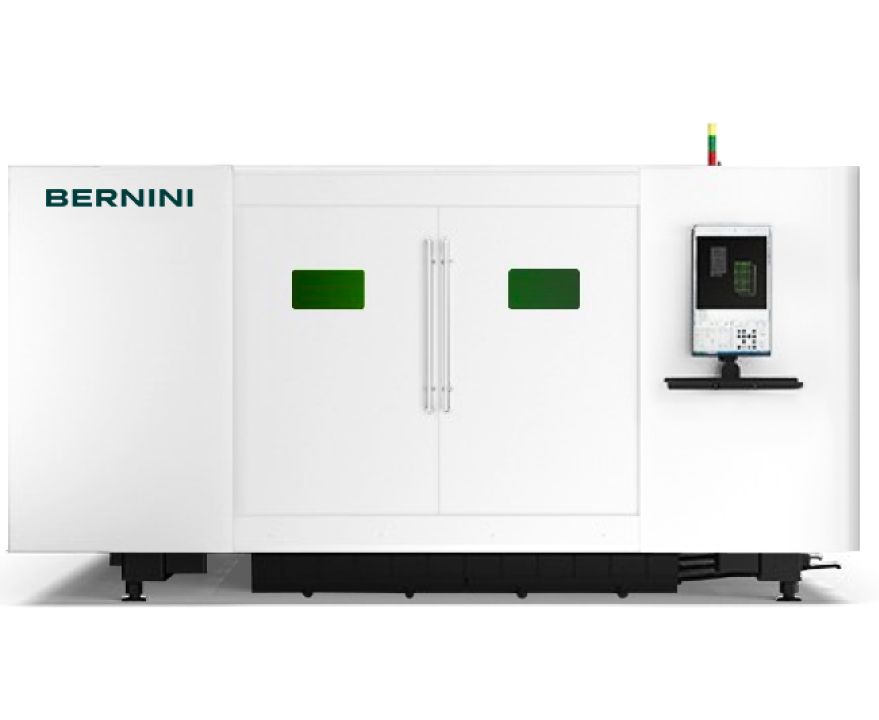

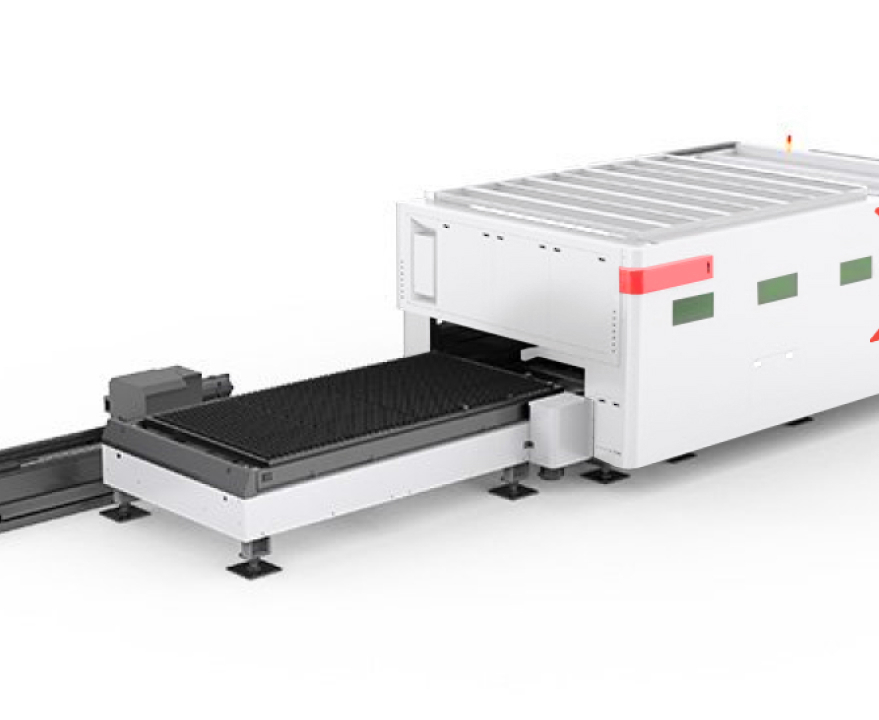

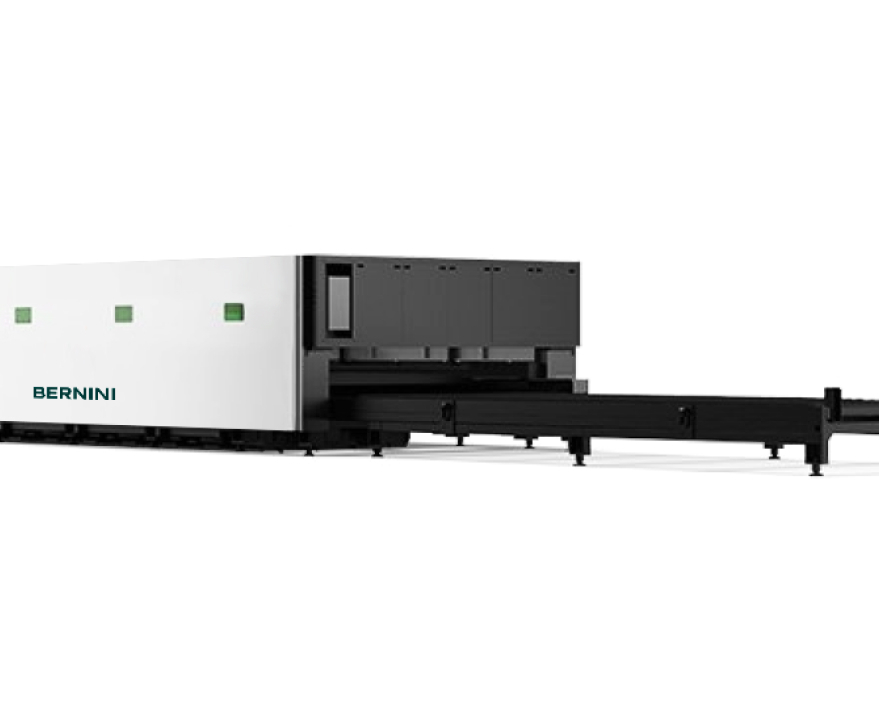

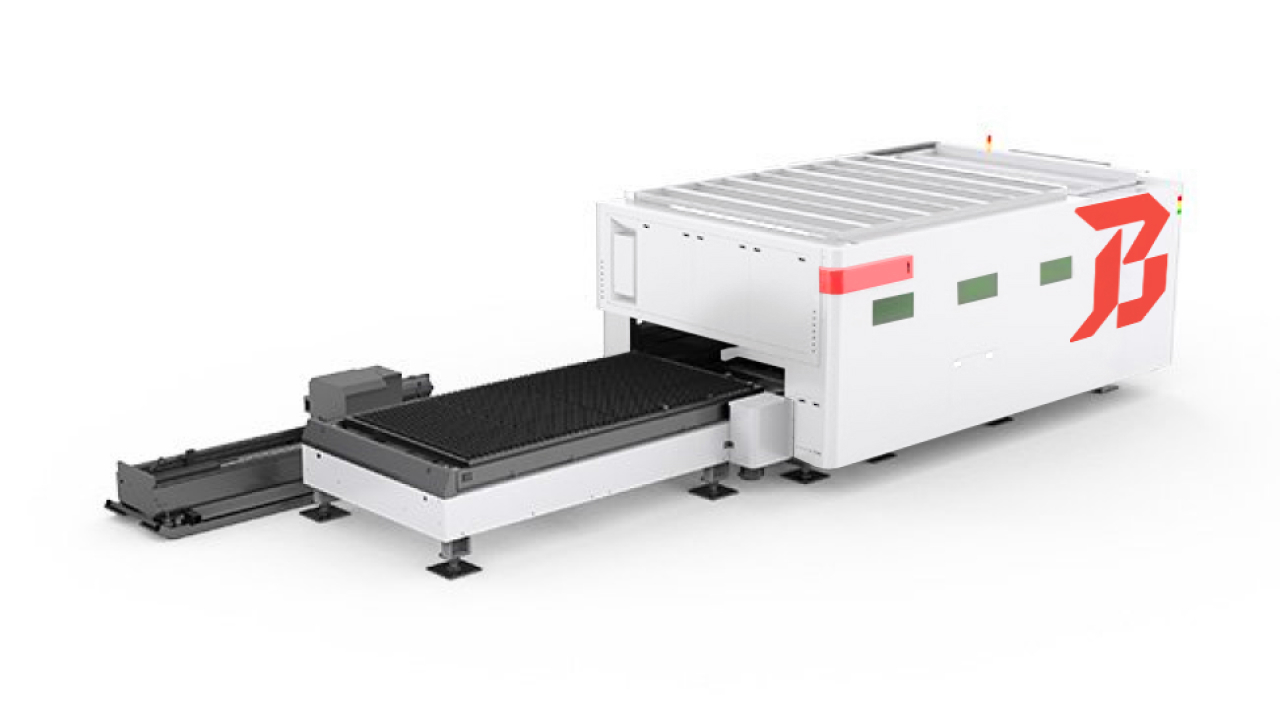

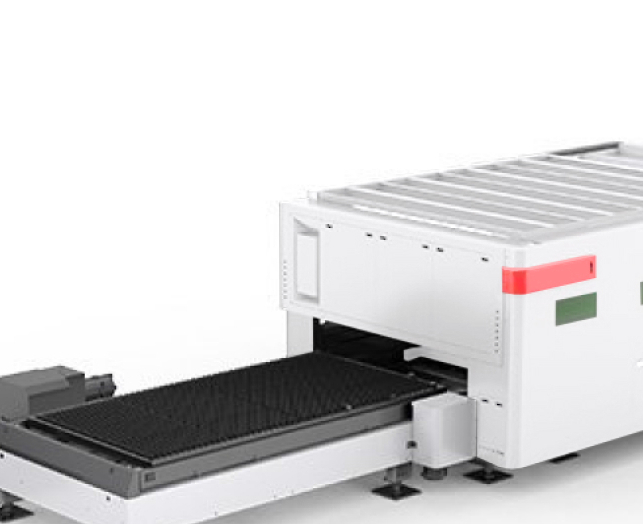

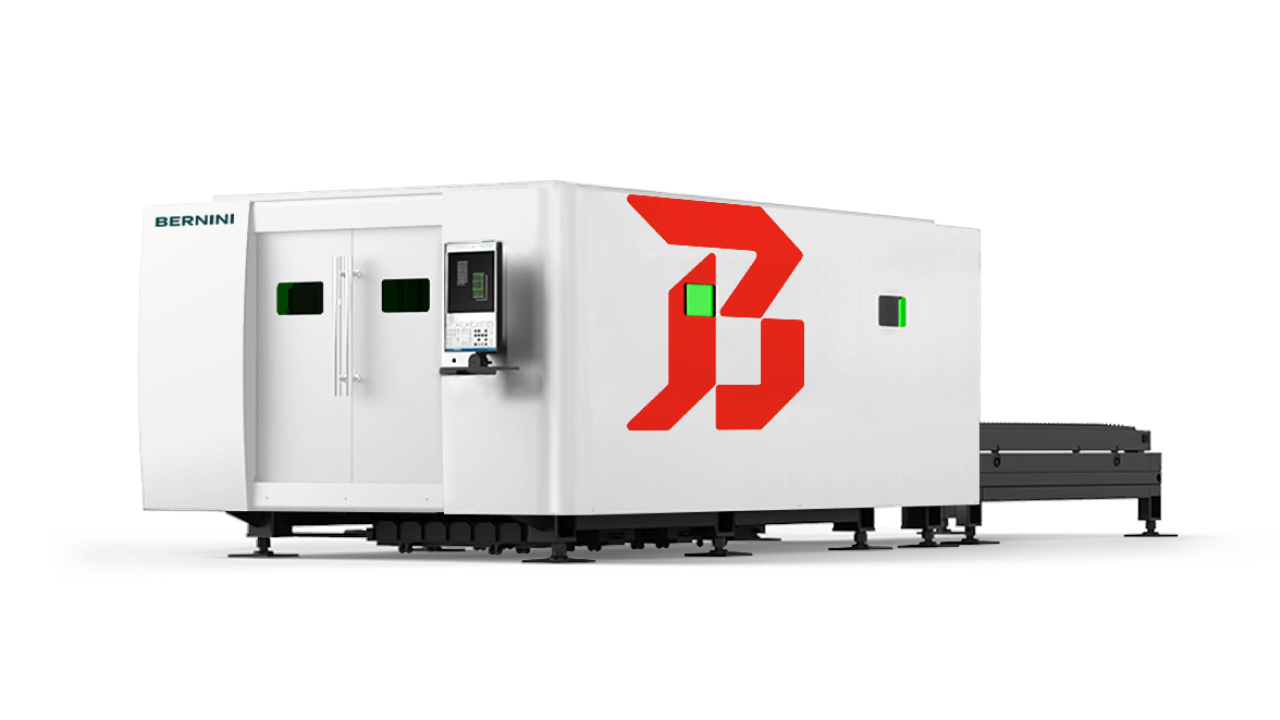

Серия GloryStar GS-CE стандарт

Лазерный станок по металлу - технические характеристики

Лазерный источник: IPG Photonics; Система передачи: Прецизионная рейка шестерня Gudel / Atlanta (Германия); Лазерная режущая головка: с автоматической фокусировкой и ёмкостным датчиком WSX (Китай) / Precitec (Германия опция); Подшипники: HIWIN (Тайвань); Система охлаждения: Чиллер (Китай); ЧПУ: CypCut Китай (интерфейс на русском языке) / ESA (Италия опция); Направляющие: HIWIN (Тайвань); Система приводов: Schneider Electric (Германия); Сервомотор: Schneider Electric / Servotronix; Редуктор: GUDEL (Германия); Требования к питанию: 380В (+/-5%) / 3 фазы / 50Гц (+/-1%); Минимальная ширина прореза: 0.1мм.; Скорость холостых перемещений: до 120м/мин; Автоматическая система смазки направляющих.
  • Скорость обработки материалов
Основные параметры
Рабочая зона (Д/Ш)3000х1500мм* Размер по полу8800х3000х2000мм.
4000х2000мм.10000х3500х2000мм.
4000х2500мм.11000х3900х2000мм.
6000х2000/2500мм.15100х3500/4000х2000мм.
Рабочая длина по оси X1520мм. /2020мм.Рабочая длина по оси Y3030мм. /4030мм. /6030мм.
Максимальный ход объектива по оси Z330мм.Экран19″ (LCD)
Точность позиционирования (в плоскости X/Y)0,03мм. (от общего расстояния)Вид передачиПривод рейка-шестерня
X/Y Погрешность повторного позиционирования0,02мм.Нагрузка на паллетудо 3500кг.
X/Y максимальная скорость перемещения100м/мин.Вес конструкции8 / 10 / 11 / 13 / 14 тонн.
X/Y максимальные ускорения1,5GКоличество рабочих осей3
Ширина реза0,1мм.Шероховатость поверхности резкиRa 3,2мкм.
Частота питающей сети50ГцНапряжение380В
Минимальная установленная точность0,001мм.Уровень защитыIP54
* В наличии есть модификации с рабочей зоной 6000х2500мм. и 8000х2500мм.
Консультация у специалиста

Особенности лазерного станка для резки металла серии GS-CE

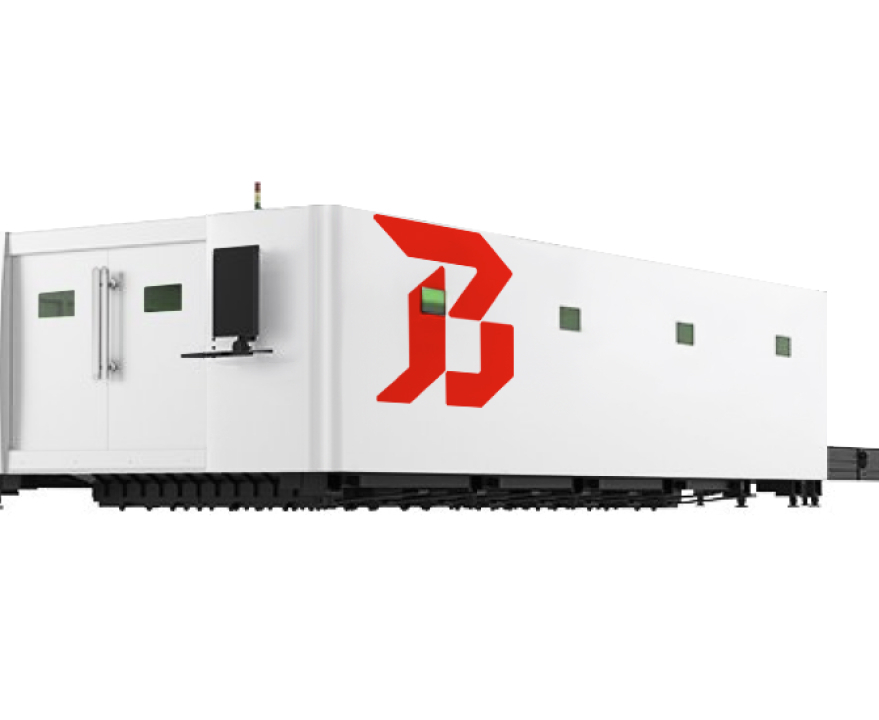

Кабинетная защита

Обеспечивает высокую безопасность во время работы

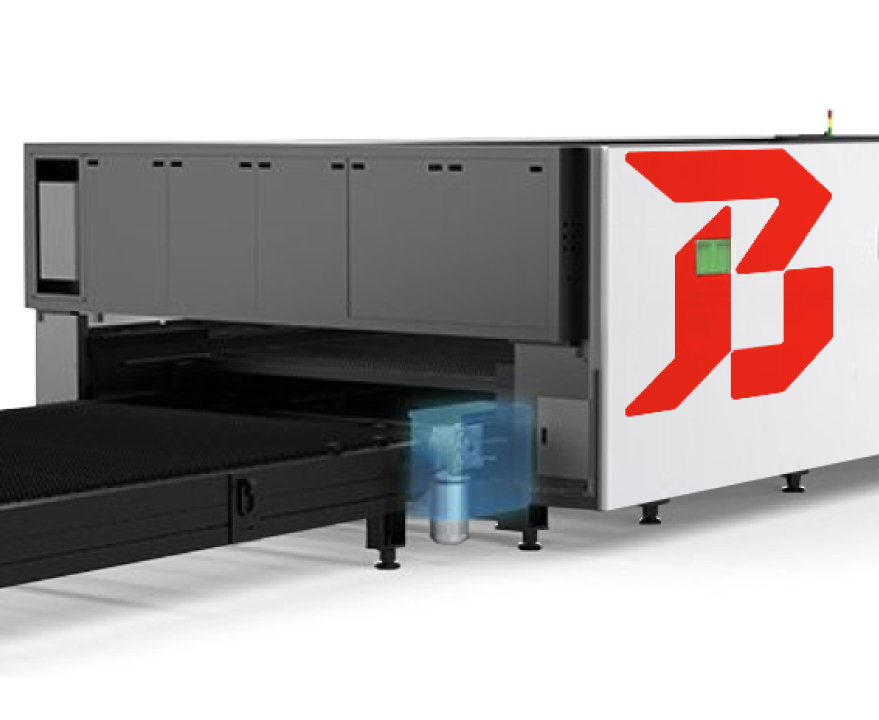

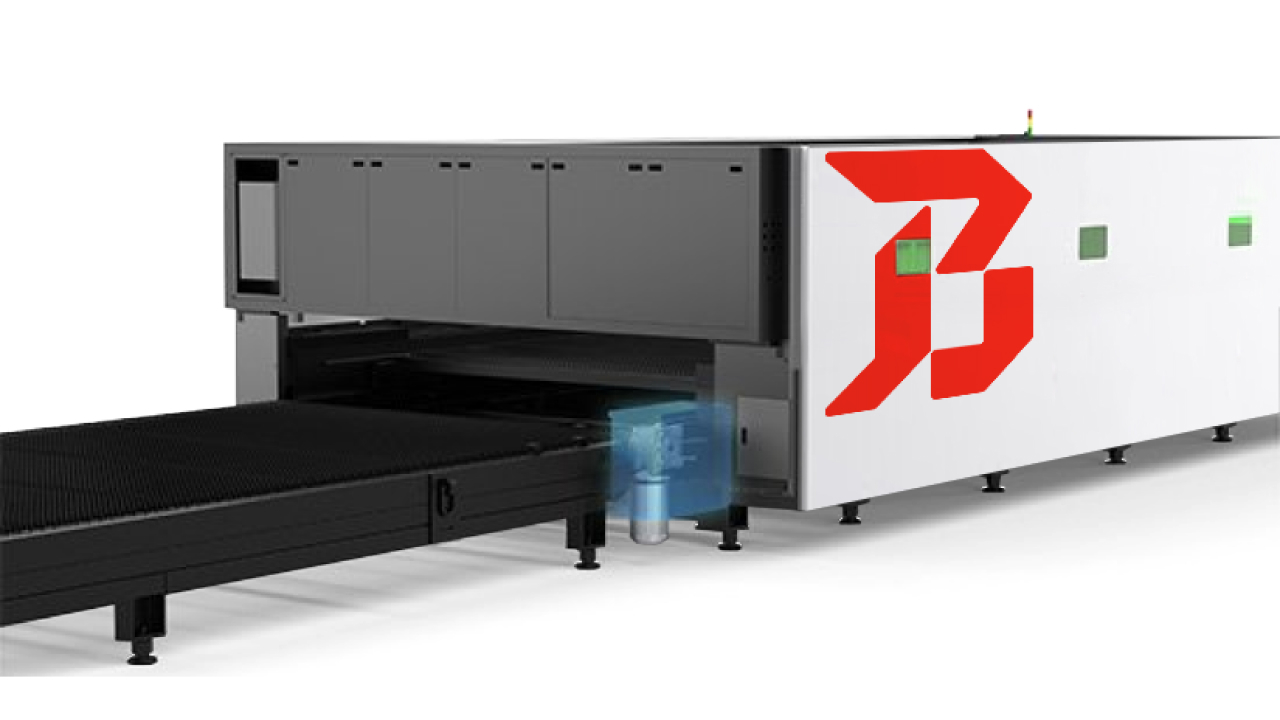

Система смены столов

Оптимизирует производительность станка

Улучшенная серия

Модельный ряд High-End станков от 6 до 15 кВт
Модельный ряд High-End: - Режущая головка Precitec (Германия); - Система Hypcut и Servotronix BUS drive; - Lafat motor;
